Changer le boîtier de pédalier de son vélo cargo : mon tuto pas à pas (Yuba Mundo Lux)
Je remplace le boîtier de pédalier de mon Yuba Mundo Lux par un Shimano BB-UN300 (68 x 122,5 mm). Outils, méthode et astuces, pas à pas.
Sur mon vélo cargo, un Mundo Lux de chez Yuba qui avale les kilomètres avec les enfants et les courses, j’ai fini par sentir du jeu au niveau du pédalier, avec quelques points durs en tournant les manivelles et surtout des grincements continus et très désagréables. Le diagnostic était clair : le boîtier de pédalier était fatigué. Plutôt que de passer par l’atelier, j’ai décidé de le remplacer moi-même. Voici exactement comment j’ai procédé, avec le matériel utilisé et les erreurs à éviter.
Bonne nouvelle : c’est une opération accessible, à condition d’avoir les bons outils et de bien mesurer avant d’acheter la pièce.
La vidéo du montage
J’ai filmé toute l’opération pas à pas sur ma chaîne YouTube. Si tu préfères voir le geste en vidéo, du démontage des manivelles au serrage final, tout est là.
Le boîtier que j’ai choisi
J’ai remplacé le boîtier d’origine par un Shimano BB-UN300, un boîtier à axe carré (le standard le plus simple et le plus fiable à entretenir), dans les cotes suivantes :
- Largeur de boîtier : 68 mm (filetage BSA, le plus courant)
- Longueur d’axe : 122,5 mm
La longueur d’axe est LE point critique. Elle conditionne la ligne de chaîne et donc le bon fonctionnement de la transmission. Sur mon Mundo Lux, c’était du 122,5 mm, mais cette cote peut varier selon le vélo et le pédalier. Je détaille plus bas comment la vérifier.
Le matériel utilisé
Les pièces
- Boîtier de pédalier carré Shimano BB-UN300, 68 mm, axe 122,5 mm (17,99 €)
- Tube de graisse vélo verte Decathlon (9,99 €)
Les outils
- Outil démonte-boîtier de pédalier interne, type carré / Octalink / ISIS (Decathlon) (9,99 €)
- Extracteur de manivelle (Decathlon) (16,99 €)
- Cliquet 1/2” chrome vanadium Dexter (Leroy Merlin), pour entraîner l’outil de démontage
- Pied à coulisse numérique Parkside (Lidl), pour mesurer la longueur de l’axe
- Une clé Allen (six pans) pour la vis de manivelle
Pour l’outillage de base (pièces + outils Decathlon), on est autour de 55 € de matériel. Le cliquet et le pied à coulisse me servent bien au-delà de ce chantier, donc je ne les compte pas complètement dans l’addition.

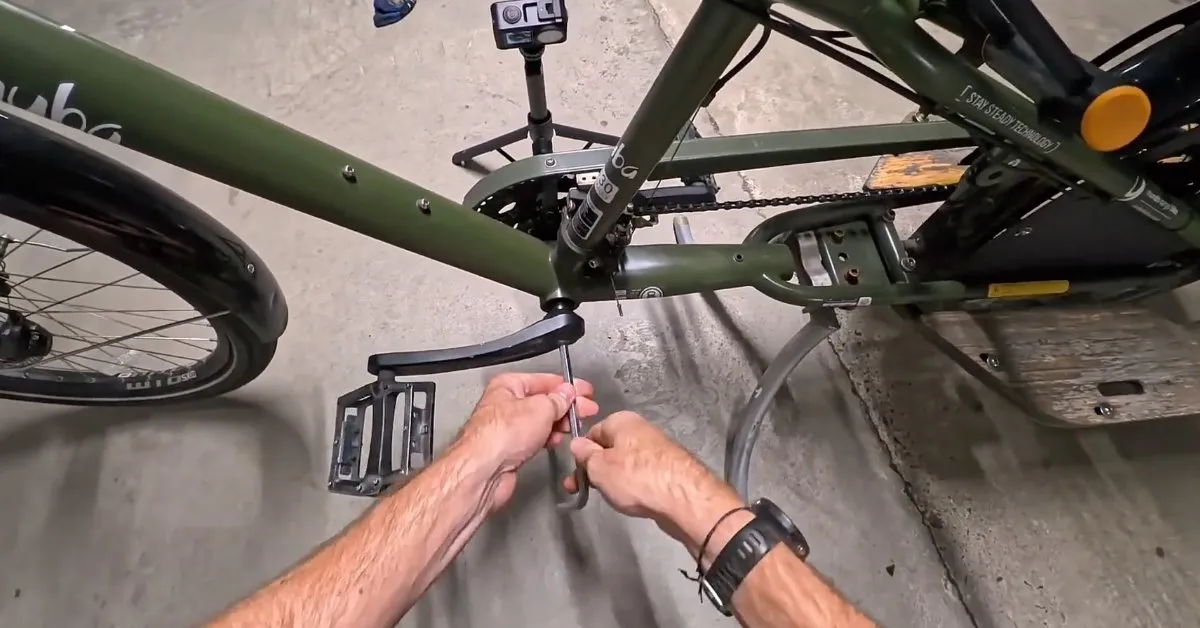

Étape 1 : démonter les manivelles
Je commence par retirer le cache de vis (s’il y en a un), puis je dévisse la vis de manivelle avec la clé Allen. Une fois la vis retirée, la manivelle ne tombe pas toute seule : elle est serrée sur l’axe carré.
C’est là qu’intervient l’extracteur de manivelle. Je le visse dans le filetage de la manivelle, puis je serre la partie centrale : elle vient pousser sur l’axe et décoller la manivelle en douceur. Je fais la même chose des deux côtés.
Astuce : vérifie que le filetage de l’extracteur est bien engagé à fond avant de forcer, sinon tu risques d’abîmer les filets de la manivelle.
Étape 2 : déposer l’ancien boîtier
Manivelles retirées, j’accède au boîtier. J’utilise l’outil démonte-boîtier interne (type carré / Octalink / ISIS), que j’entraîne avec le cliquet 1/2”.
Le point à retenir sur le sens de dévissage en filetage BSA :
- Côté droit (côté pédalier / cassette) : filetage inversé, se dévisse dans le sens horaire.
- Côté gauche : filetage classique, se dévisse dans le sens antihoraire.
Ça surprend toujours au début, mais c’est fait exprès pour que le pédalage resserre le boîtier plutôt que de le desserrer. Si ça ne bouge pas dans un sens, essaie l’autre avant de forcer comme un bourrin.
Étape 3 : choisir et vérifier le nouveau boîtier
Avant de remonter, je vérifie que le nouveau boîtier correspond bien. Je mesure la longueur de l’axe de l’ancien boîtier au pied à coulisse : d’un bout à l’autre de l’axe carré. Sur le mien, je retombe bien sur 122,5 mm, ce qui valide mon achat.
Je contrôle aussi la largeur du boîtier de cadre (68 mm ici) et le pas de filetage (BSA). Si tu changes de type de boîtier ou de pédalier, refais impérativement cette mesure : une longueur d’axe fausse et ta ligne de chaîne sera décalée.
Étape 4 : graisser et remonter
Je passe une couche de graisse vélo sur les filetages du cadre et du boîtier. C’est une étape à ne pas zapper : ça facilite le montage, évite le grippage et le prochain démontage sera bien plus simple.
Je visse d’abord le côté opposé au pédalier, puis le côté droit, en respectant le bon sens (inversé à droite). Je serre fermement, sans excès. Ensuite je remonte les manivelles sur l’axe carré, je serre la vis à la clé Allen, je remets les caches.
Dernier point : je fais tourner le pédalier à la main pour vérifier qu’il n’y a plus de point dur ni de jeu, puis je passe rapidement les vitesses pour valider la ligne de chaîne.
Ce qu’il faut retenir
- Mesure toujours l’axe de ton ancien boîtier avant d’acheter (ici 122,5 mm).
- Attention au filetage BSA inversé côté droit.
- Graisse les filetages au remontage.
- Un axe carré, c’est simple, fiable et pas cher : parfait pour un vélo cargo qui roule beaucoup.
